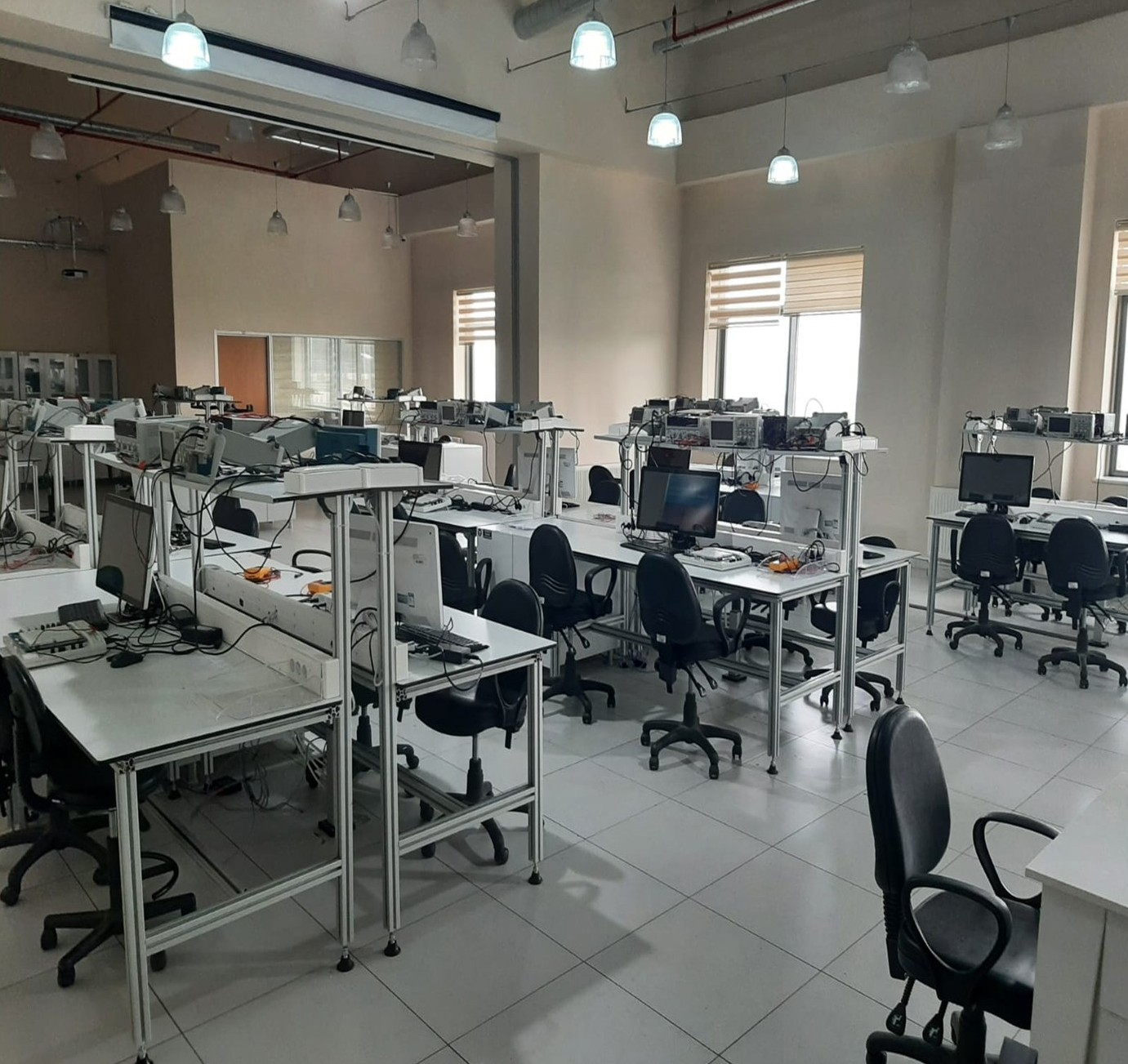

Elektronik Laboratuvarı, öğrencilerin analog ve sayısal elektronik devrelerin çalışma prensiplerini uygulamalı olarak öğrenmelerini sağlayan temel eğitim laboratuvarlarından biridir. Laboratuvarda diyotlar, transistörler, işlemsel yükselteçler, güç elektroniği elemanları ve çeşitli analog/sayısal devreler üzerinde deneyler gerçekleştirilmektedir. Öğrenciler elektronik devrelerin tasarımı, kurulumu, ölçülmesi ve analiz edilmesi süreçlerini uygulamalı olarak öğrenmekte; ölçüm cihazlarının etkin kullanımını, hata analizi yapmayı ve deney sonuçlarını yorumlamayı deneyimlemektedir. Laboratuvar altyapısı, Elektronik I-II, Analog Elektronik, Sayısal Elektronik, Güç Elektroniği ve Ölçme derslerinin uygulama çalışmalarını desteklemektedir.

Gerçekleştirilebilen Deneyler

• Diyot Karakteristikleri
• Zener Diyot ve Gerilim Regülasyonu
• BJT Transistör Karakteristikleri
• FET ve MOSFET Karakteristikleri
• Ortak Emiter ve Ortak Kollektör Yükselteçleri
• İşlemsel Yükselteç Uygulamaları
• Toplayıcı, Çıkarıcı ve Karşılaştırıcı Devreleri
• Aktif ve Pasif Filtre Tasarımları
• RC, RL ve RLC Devre Analizleri
• Osilatör Devreleri
• Doğrultucu ve Güç Kaynağı Devreleri
• Regülatör Devreleri
• Frekans Cevabı ve Bode Analizi
• Elektronik Devrelerde Ölçüm ve Hata Analizi

Elektronik Laboratuvarı Ekipman Listesi

1. Tektronix TBS 1152B-EDU Dijital Osiloskop

• 150 MHz bant genişliği
• 2 analog giriş kanalı
• 2 GS/s örnekleme hızı
• FFT (Fast Fourier Transform) analizi
• Otomatik genlik, frekans ve faz ölçümleri
• Analog ve sayısal sinyal inceleme imkânı

2. GW Instek GPS-4303 DC Güç Kaynağı

• 4 bağımsız çıkış kanalı
• 0–30 V / 0–3 A ayarlanabilir çıkışlar
• Seri ve paralel çalışma desteği
• Düşük gürültülü ve kararlı çıkış yapısı
• Aşırı akım ve kısa devre koruması

3. GW Instek AFG-2225 Fonksiyon Jeneratörü

• 25 MHz çıkış frekansı
• Çift kanal sinyal üretimi
• Sinüs, kare, üçgen ve darbe dalga şekilleri
• AM, FM, FSK ve Sweep modları
• Elektronik devrelerin frekans cevabı analizleri için uygun yapı

4. Fluke 175 True-RMS Dijital Multimetre

• True-RMS AC/DC ölçüm özelliği
• Gerilim, akım, direnç ve frekans ölçümü
• Diyot ve süreklilik testi
• Yüksek ölçüm doğruluğu
• Endüstriyel güvenlik standartlarına uygun yapı

5. LCR-9184 Hassas LCR Ölçer

• Endüktans (L), Kapasitans (C) ve Direnç (R) ölçümü
• Empedans ve faz açısı ölçümleri
• Kalite faktörü (Q) ve kayıp faktörü (D) ölçümleri
• Çoklu test frekansı desteği
• Elektronik komponent karakterizasyonu

Bu laboratuvar sayesinde öğrenciler elektronik devrelerin teorik temellerini uygulamalı çalışmalarla pekiştirmekte, modern ölçüm cihazlarını etkin şekilde kullanmayı öğrenmekte ve elektronik sistemlerin tasarım, analiz ve test süreçlerinde gerekli mühendislik becerilerini kazanmaktadır. Ayrıca laboratuvar, öğrenci projeleri, bitirme çalışmaları ve araştırma faaliyetleri için gerekli deneysel altyapıyı sağlamaktadır.
